广材电液伺服万能试验机操作规程(三）

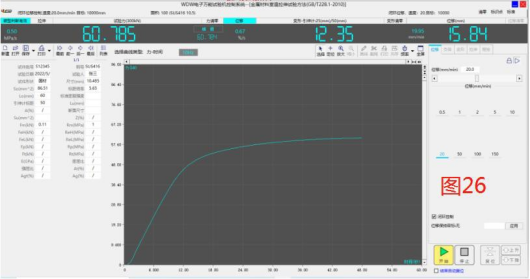

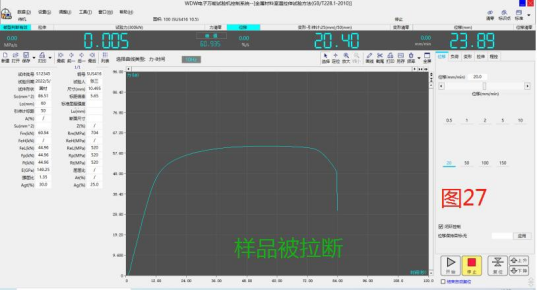

通过测试软件界面实时监控试验过程，当出现图 25 中，提示取下引伸计的红色报警时， 迅速将引伸计取下，测试过程中不能停机，测试要继续进行，直至测试样品被拉断，如图 26、图 27。

样品被拉断后，理论上仪器会自动停止，不再继续上升，测试软件界面如图 28 部位会有蓝色破型判断有效，如未显示，需要人为干预点击使其显示蓝色的破型判断有效，并用鼠标点击停止按钮（图 29）。

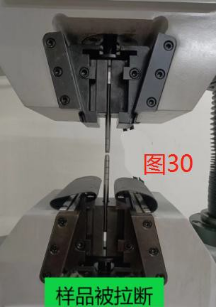

样品拉断后（图 30），判定仪器完全停止后，使用控制手柄分别松开上下夹具，将断后的样品取出，进行数据处理。

5.3.7数据处理

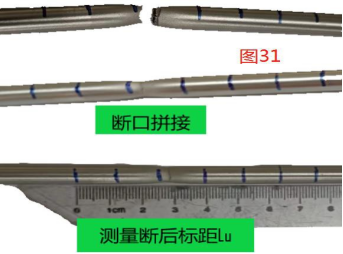

①取出拉断后的样品后，将断后的两段样品按断口拼接，用尺测量拉断后的标距 Lu，如下图 31 所示。

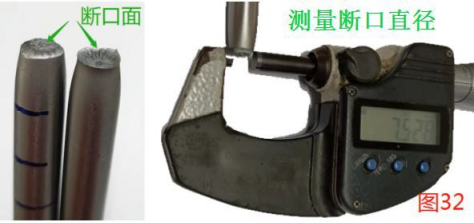

②测量断后样品断口的直径，下图 32；

③将①和②步骤测试的数据填入测试软件中，即可得到相关的检测数据，如下图 33：

其中 A(%)是材料的断后伸长率，断面尺寸是材料断后的直径，Z(%)是样品的端面收缩率，

Rm 是材料的抗拉强度值，Rp 是材料屈服强度值（Rp_0.2），强屈比为材料的抗拉强度和屈服强度的比值，格局客户需要记录相关的参数即可，其他数值我们日常工作中一般无需使用。

④拉伸报告的生成和保存

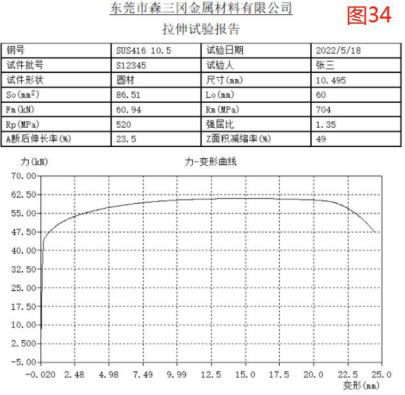

点击打印→常规打印→选择打印模板→打印预览→另存为图片→选择保存位置和文件名

→保存，即可保存报告，试验报告如图 34；

5.4 结束检测

5.4.1结束测试时要将液压油缸下降至最低，首先用控制手柄将横梁下降一定高度（按住下降按钮 5-10 秒即可），防止工作台下降时对横梁进行碰撞，造成设备的人为损坏，再点击按钮，让工作台反向架下降至最低点，降到最低时会自动停止，为预防万一，自动停

止后再点击一下按钮；

5.4.2结束测试是关闭试验设备。设备关闭顺序：

a 关闭测试软件，弹出以下图 35 的提示；

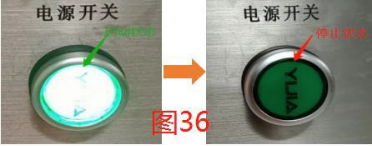

b 按下电源开关，关闭设备电源，如图 36

c 设备电源关闭后，点击 a 条款中的选项，关闭测试软件；

d 取下引伸计，整理好放回专用储存盒中，如图 37；

e 关闭电脑主机电源；

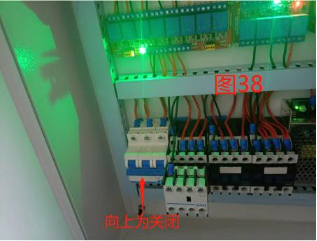

f 设备长时间不使用时（如遇放假时），要关闭设备总电源开关，如图 38。

5.4.3 整理仪器设备周边，擦拭设备，保持仪器干净整洁。
