广材电液伺服万能试验机操作规程(二)

作者:超级管理员 发布时间:2022-06-14 10:57:22 访问数量:37 来源:本站

5.3测试过程

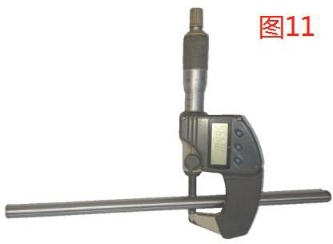

5.3.1待测试材料截取样 150mm 以上长度(条件允许时取样长度≥200mm 更佳)的短棒,适用千分尺测量材料的实际尺寸(图 11),于样品中间区域标定原始标距 L0,L0 的取值标准一般为 5 倍的棒材直径,采取四舍五入方法,精确到整毫米,实际测试时,具体数值参考仪器自动计算的数值,见后续步骤。

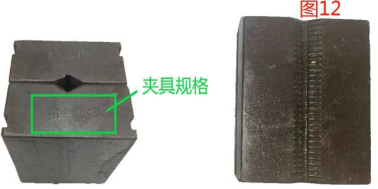

5.3.2根据棒材的实际尺寸,选择合适的夹具,如下图 12;

夹具的装卸(使用 H8 六角扳手),拆卸夹具时一定让各夹具松开至最大位置,如图 13。

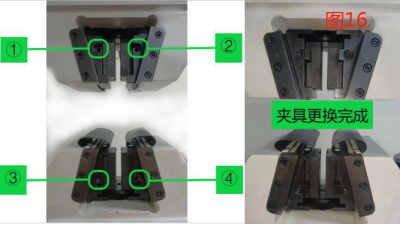

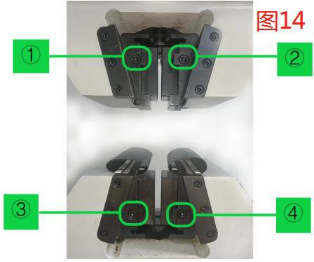

A 使用六角扳手按以下顺序依次将 4 个锁紧部位拆开,如图 14。

B 将原有的 4 块夹具水平平移取出,拆出夹具后如图 15;

C 将要更换的夹具规格水平平移装入夹持装置中,安装夹具时,夹具有规格数字的一端朝内安装,即,下夹具数字端朝上,下夹具数字端朝下安装。夹具安装好后,依次按顺序使用六角扳手锁紧螺丝即可,如图 16;

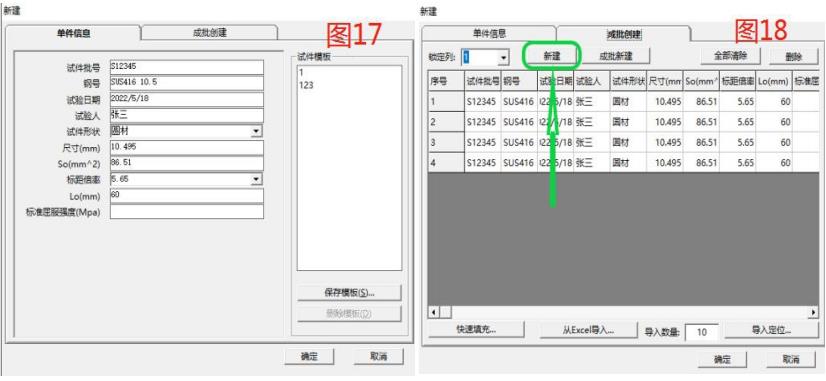

5.3.3点击测试软件界面的按钮,输入待检测样品的相关参数数据如下图 17,其中:试件形状:因公司主要生产圆形棒材,此处选择圆材;



尺寸:填入取样时千分尺测量的实际尺寸;

标距倍率:通常取 5.65;

原始标距 L0:当选择了标距倍率后,自动生成本次检测的原始标距 L0;若有特殊要求时,可以不选择标距倍率,直接根据要求填入相关数值即可,如同一样品需要进行多次相同的检测, 可以选择成批创建,点“新建”按钮,测多少个,点多少次,如图 18。;

数据输入完成后点击确认即可进行下一步测试操作。

5.3.4试样的夹持

使用控制手柄,控制横梁的上升或下降,使横梁位于合适的位置,加紧样品时,样品进入夹具约 2/3 的位置,分别按手柄“上夹具合”以及“下夹具合”按钮,将样品夹紧;加紧样品

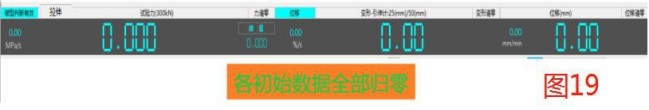

过程中,注意先后顺序,先夹紧上夹具,点击软件界面的按钮,使仪器各初始数据全

部归零,初始数据归零(如图 19)后夹紧下夹具,完成试样的夹持(如图 20)。

5.3.5引伸计的夹持(有需要时)

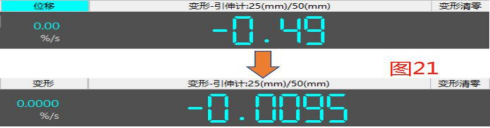

需要使用引伸计辅助测试时,需要先用鼠标点击引伸计变形位移区的蓝色位移按钮, 使其跳转显示“变形”,如下图 21 所示

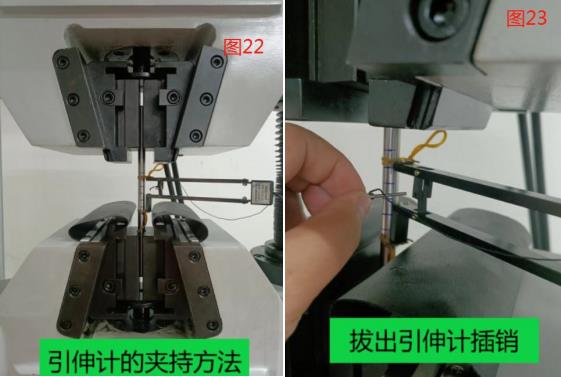

使用橡皮筋,通过引伸计两端的钩形结构,将引伸计固定在待测样品中间段(如图 22)。引伸计固定后,将引伸计中间的销针拔出(引伸计使用完毕后需要插回,防止引伸计变形损坏),如图 23。


5.3.6启动万能试验机,开始检测

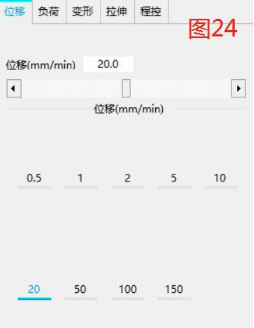

在软件界面,选择合适的拉伸位移速度(如图 24),再点击开始按钮,开始测试。
