广材试验机—万能试验机夹具(一)

作者:admin 发布时间:2020-08-18 07:09:15 访问数量:1740 来源:本站


一、概述

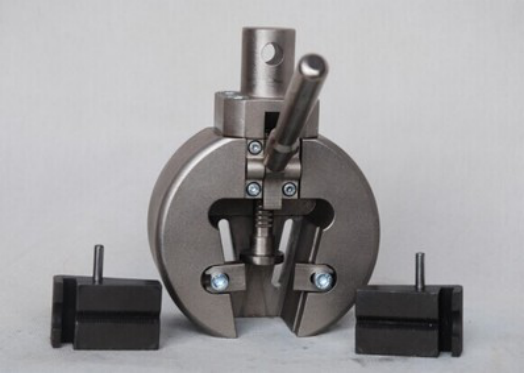

夹具是万能拉力试验机应用上不可缺少的一部分。万能拉力试验机通过夹具夹持试样(或产品),通过加力装置,力值显示装置和记录来判断材料(或成品)是否合格和达到预定的性能指标,没有可用的夹具,这些就无法判断。
夹具是拉力试验机中根据材料试样变化而经常变化的一个部分,不同的材料需要不同的夹具,夹具是试验能否顺利进行及试验结果准确度高低的一个重要因素。由于拉力试验机可以测多种产品的性能,由于各种试样的结构、外观不同,就形成了夹具结构的特殊性,所以,合理正确的使用夹具有利于试验顺利的进行。
随着科学技术的发展,各行各业对材料的要求越来越高,致使新材料不断的出现,对夹具的设计提出了更高的要求。
二、特点
1、万能拉力试验机夹具所能承受的试验力的大小是夹具的一个很重要的指标;
2、试验力的大小决定了夹具结构的大小及夹具操作的劳动强度的大小;
3、试样材质有金属和非金属之分,形状有大小之分;
4、材料的成分组成各种各样;
5、试样所能承受的试验力小到几十牛,大到几十上百吨等;
6、试样尺寸小到直径φ0.006mm 的金丝,大到直径 1m 的 PVC 管材等;
7、广材试验机根据不同的试验力、试样的规格形状大小可选择设计不同的夹具。
三、应用要求
1、对一般的金属及非金属试样应用要求:
(1)夹具的钳口直接与试样接触,一般都选用优质合金结构钢、合金高碳钢(或低碳合金钢)、冷作模具钢等;
(2)通过适当的热处理工艺(淬回火、渗碳淬火等)增加其强度、耐磨性;
(3)有时在钳口处镶装特种钢材;
(4)有时在钳口表面喷涂金钢砂等.
2、对一些小试验力的夹具应用要求:
(1)与试样接触的表面采用粘软质胶皮等;
(2)例如:塑料薄膜、纤维丝等试样的夹具夹持面。
3、夹具体应用要求:
(1)一般采用优质中碳钢、合金结构钢,通过适当的热处理工艺增加其力学性能;
(2)有时为了减轻重量也采用铝合金等有色金属及特种金属;
(3)有时也采用铸造结构(铸钢,铸铝等)
4、发展行业需要发展中变化的夹具
(1)夹具由原用于标准试样试验的夹具向用于成品检测的夹具发展;
(2)夹具的夹紧方式由原来的机械夹紧向气压夹紧、液压夹紧等方向发展;
(3)全自动夹具:从试样尺寸测量到装夹,再到开始试验,最后出测试报告一次完成;
(4)全自动夹具成本很高,仅适用于大批量的相同试样或成品的测试和检验。
(5)连续试验夹具或者多功能夹具增多,厂家为了节省成本,提出来的新要求,但设计成本高。
5、特殊行业可定制特殊夹具
(1)环境试验(高低温试验)的增多,使用于高低温的夹具增多;
(2)高低温的夹具体积小,又要满足试验力,又要耐高温、低温,一般比较难设计;
(3)特殊行业用试验夹具和应用越来越多。
